手持式紫外线消毒灯方案分享

2020年12月28日
在国家卫健委印发的《新型冠状病毒感染的肺炎诊疗方案(试行第五版)》中提到病毒对紫外线和热敏感,出门回家时的衣物
可以通过紫外线消毒进行半到一小时的杀菌,可以一定程度消灭病毒。
undefined


疫情后时代,国内对高性价比高性价比便携消毒杀菌灯产品有着强烈的需求,为此,小编整理出了手持式便携紫外线消毒灯方
案分享给大家。

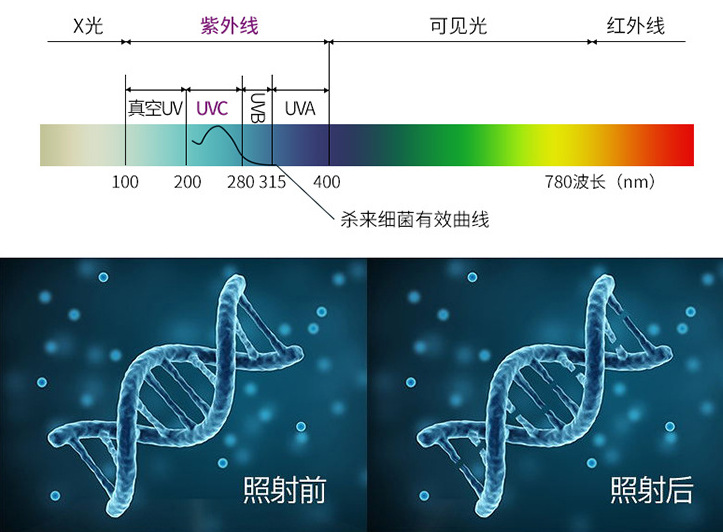

我们来先科普一下紫外线消毒灯的小知识,LED紫外线消毒选取特定波段(260-285nm)的深紫外线,该波段紫外光能强效穿
透生物的细胞膜和细胞核,破坏NDA短时间内消灭各种病菌,如细菌繁殖体,芽孢、病毒、真菌等,让他们丧失繁殖和生存能
力。
undefined

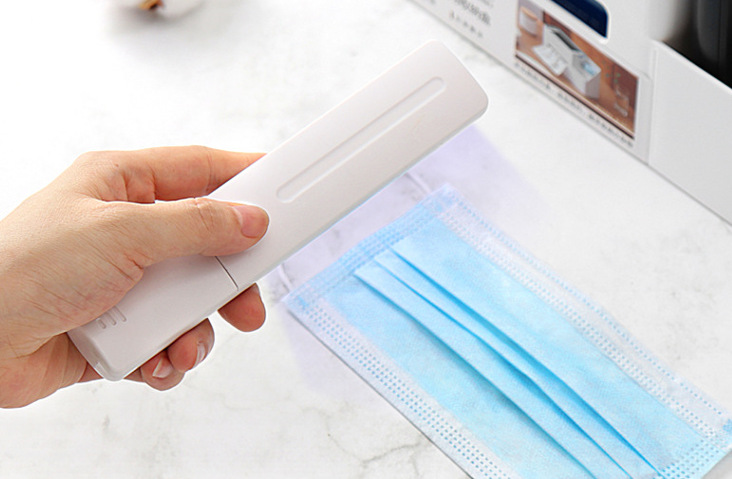

英锐恩推出了手持式紫外线消毒灯方案,便携式UV杀菌灯体积小、重量轻,可用于居家或外出时对物品,比如:餐具、玩具、
儿童爬行垫、电梯按钮、门把手等进行杀菌除螨。

手持紫外线消毒灯方案介绍:

由英锐恩推出的手持紫外线消毒灯方案,其主控芯片为EN8F1513,上电默认进入关机状态,短按按键(小于0.5s)进行开关
机,开机时电源灯常亮,关机时电源灯熄灭,关闭数码管和所有灯。开机状态,当电池电压低于3.30V时,进行低压报警(报
警灯闪烁,0.5s亮,0.5s灭)。当电池电压低于3V时,关机。

触摸开关只在开机的状态下有效,长按3s进入工作模式,短按(小于0.5s)进入待机模式。

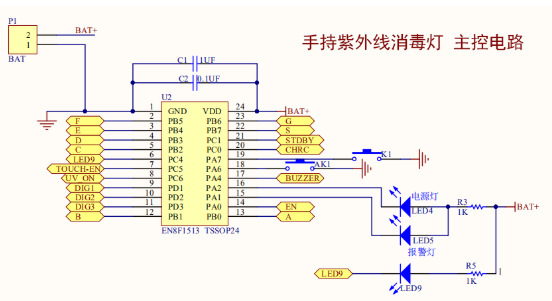

手持紫外线消毒灯方案主控电路图:
undefined

1、工作模式
(1)打开消毒灯;
(2)数码管进行计时,1s刷新一次;
(3)触摸开关灯进行闪烁(亮1s,灭1s);
(4)工作模式下,任意方向倾斜45度以上,暂停计时,关闭消毒灯和触摸开关灯;
(5)工作模式下,当电池电压低于3.00V时,进行低压报警(报警灯闪烁,0.5s亮,0.5s灭),数码管显示OFF,触摸开关
灯进行闪烁(亮1s,灭1s);
(6)工作999s进入待机模式。

2、待机模式
数码管清零,关闭消毒灯和触摸开关灯,空闲3min自动关机。

3、充电模式
(1)电源灯闪烁(0.5s亮,0.5s灭);
(2)充电模式下,所有按键,开关无效;
(3)充满时,电源灯常亮;
以上就是小编关于手持便携式紫外线消毒灯开发方案的分享介绍,如果对电子研发工程师研发手持便携式紫外线消毒灯有
所帮助,那就关注“英锐恩”阿里官网,用单片机,就找英锐恩科技,让我们一起为中国芯加油吧!
来源:深圳市英锐恩科技有限公司
